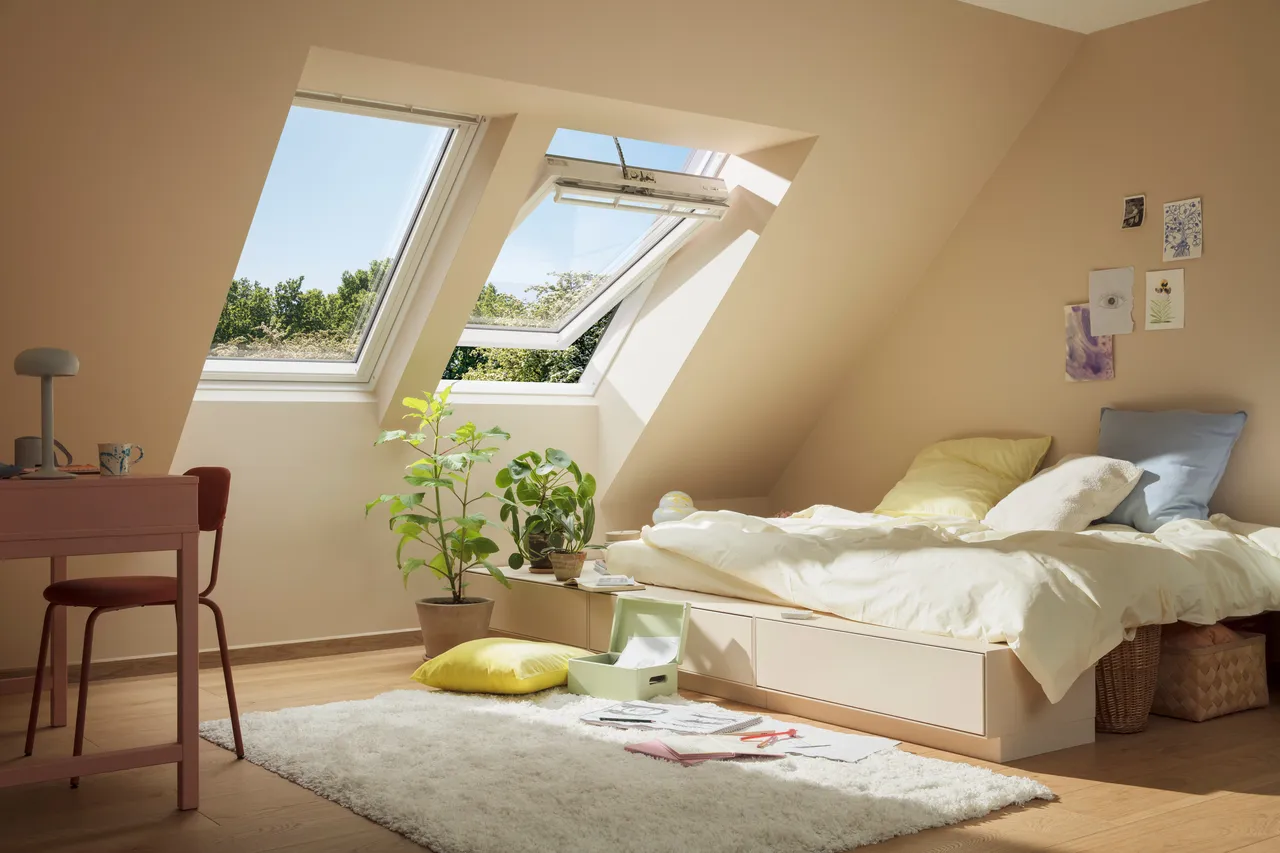

VELUX Schwingfenster 230 Volt jetzt mit Direktanschluss ohne zusätzliches Interface

Mit dem neuen Schwingfenster Elektro 230 Volt bietet VELUX ab sofort eine automatische Dachfenster-Variante an, die speziell auf die Anforderungen von Elektroplanern zugeschnitten wurde. Das Fenster wird über ein sechsadriges Kabel direkt an die 230-Volt-Hausinstallation angeschlossen. Ohne zusätzliches VELUX Interface lässt es sich jetzt über einen konventionellen Schalter oder aus dem Gebäudemanagementsystem ansteuern. Damit entfällt der Mehraufwand für Planung und Installation, sodass sich die Modelle des führenden Dachfensterherstellers künftig deutlich einfacher in kabelgebundene Hausautomationssysteme integrieren lassen.

Das Fenster wird werkseitig mit einem vier Meter langen, sechsadrigen Kabel ausgeliefert. Ein Etikett am Stecker weist die Aderfarben und ihre Funktion aus. Die Belegung ist folgende:

• N und L: dauerhafte Spannungsversorgung (Voraussetzung für aktiven Einklemmschutz und Regensensor)
• Steuereingang Fenster auf/zu.
• Steuereingang Außenrolladen auf/zu (optional)

Der Stecker kann bei der Installation abgetrennt und das Kabel bis zur nächstgelegenen Anschlussstelle geführt werden. Die Elektroeinheit ist in Schutzklasse II ausgeführt. Dank doppelter Isolierung ist kein Schutzleiter erforderlich. Der Motor arbeitet mit 24 V DC, gespeist über ein integriertes Netzteil mit max. 50 W. Die Steuereingänge nehmen jeweils max. 0,20–0,25 A auf, der Steuerimpuls selbst liegt bei 0,003 A.

Kompatibel mit allen gängigen 230-V-Hausautomationssystemen

Die Ansteuerung erfolgt über reinen Schaltkontakt – der Planer hat freie Wahl beim Schalter- bzw. Tastertyp (nicht im Lieferumfang). Für die Ansteuerung genügt ein Aktor mit den zwei Funktionen „Auf" und „Zu". Ein Stopp wird entweder durch gleichzeitiges Anlegen beider Befehle ausgelöst oder ergibt sich am Ende eines länger anliegenden „Auf“- oder „Zu“-Impulses. Die Positionierung erfolgt über Zeitmessung, nicht über den Öffnungsgrad. Damit ist das Fenster mit allen gängigen kabelgebundenen Bus- und Smart-Home-Systemen kompatibel. Auch die Installation eines Hitzeschutzes wird deutlich vereinfacht: VELUX Außenrollladen lassen sich direkt am Fenster anschließen und so ohne weiteren Aufwand integrieren.

Sicherheitsaspekte

Ein Einklemmschutz durch das Erkennen von Hindernissen während des Schließens und ein Regensensor sind serienmäßig integriert. Soll die Regensteuerung zentral über das Gebäudemanagementsystem erfolgen, kann der Regensensor abgeklemmt werden.
